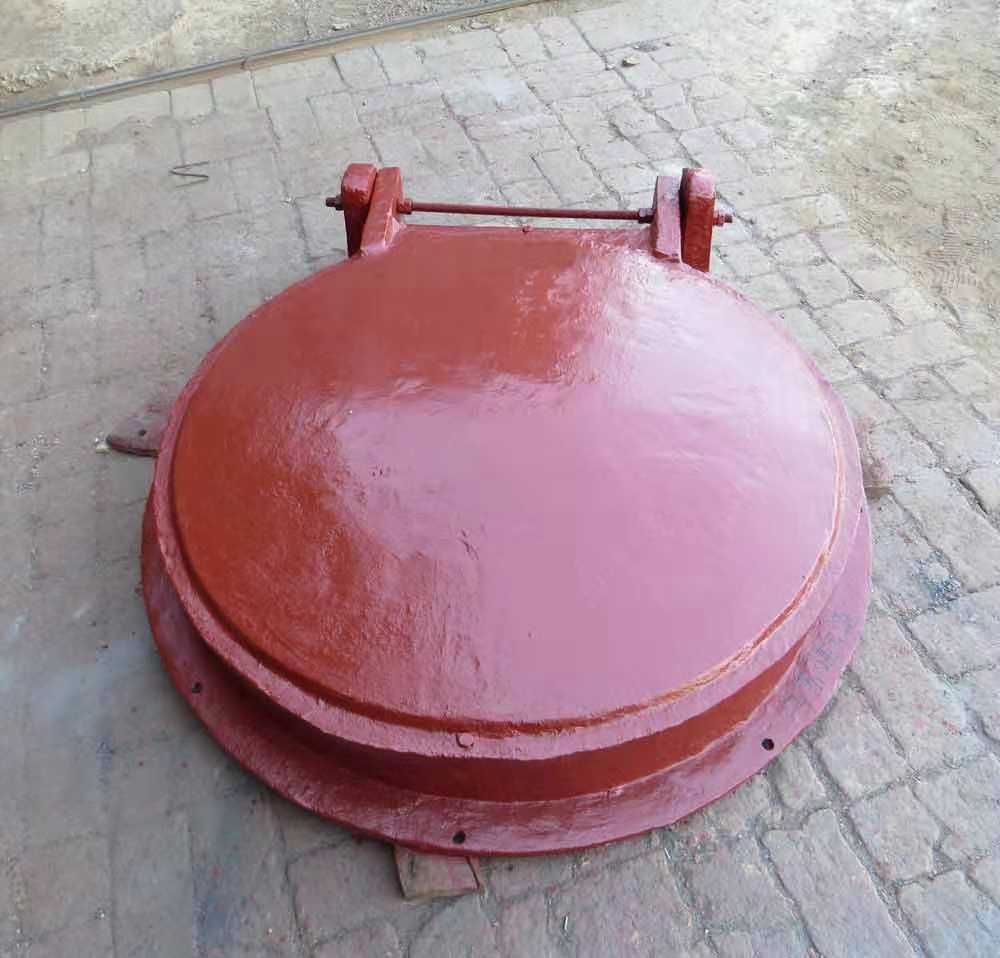

铸铁潮门（拍门）
铸铁潮门又称拍门，是安装在江河岸边排水管出口处的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，潮门面板自动关闭，以防江河潮水倒灌进排水管道内。
主要外形及连接尺寸表
CM型铸铁潮门预埋件及预留孔 CM型铸铁潮门外形及预埋件和预留孔尺寸表 单位：mm
型号 主要安装尺寸 预埋件及预留孔尺寸
口径DN Η D1 D n-Φd1 L n-axb n-d2
CM-200 Φ200 250 Φ320 Φ400 4-Φ18 45 4-100x180 4-M16
CM-300 Φ300 280 Φ400 Φ440 6-Φ18 45 6-100x180 6-M16
CM-400 Φ400 298 Φ520 Φ598 6-Φ22 50 6-100x180 6-M20
CM-450 Φ450 360 Φ565 Φ620 8-Φ28 50 8-100x180 8-M24
CM-500 Φ500 430 Φ665 Φ710 8-Φ28 50 8-100x180 8-M24
CM-600 Φ600 480 Φ725 Φ780 8-Φ28 55 8-100x180 8-M24
CM-700 Φ700 600 Φ840 Φ896 12-Φ28 55 12-100x180 12-M24
CM-800 Φ800 650 Φ950 Φ1016 12-Φ30 60 12-100x180 12-M27
CM-900 Φ900 700 Φ1020 Φ1080 12-Φ30 60 12-100x180 12-M27
CM-1000 Φ1000 720 Φ1160 Φ1230 12-Φ30 60 12-100x180 12-M27
CM-1200 Φ1200 1000 Φ1380 Φ1470 16-Φ40 65 16-120x220 16-M32
CM-1400 Φ1400 1100 Φ1590 Φ1700 16-Φ45 65 16-120x220 16-M36
CM-1800 Φ1800 1300 Φ2020 Φ2114 22-Φ48 65 22-120x220 22-M42
CM-2000 Φ2000 1500 Φ2230 Φ2325 24-Φ50 65 24-120x220 24-M42
1、安装时土建应做3° ~ 5°倾角；
2、地脚螺栓用户自备；
3、当装于泵站压力管上时，应特殊订货
4、对材质或防腐有特殊要求可协商订货。
订货须知：
一、①产品名称与型号
②口径
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的型号，请按型号直接向我厂销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数。
新河县荣创水利机械厂主导产品：
螺杆式启闭机，手电两用启闭机，电动头启闭机，液压式启闭机，铸铁拍门，钢制拍门，玻璃钢拍门，铸铁闸门，铸铁镶铜闸门，钢制闸门，不锈钢闸门，渠道闸门，插板闸门，双向止水铸铁闸门，钢铁复合闸门，回转式格栅清污机，回转式格栅除污机，反捞式格栅除污机，反捞式格栅清污机，抓斗式清污机， 移动式抓斗清污机，循环式齿耙清污机，拦污栅，叠梁闸，钢坝，液压坝，景观。升降坝，等水处理系列产品。
